Cette page contienne un nombre croissant de conseils courts mais utiles qui prouveront leurs valeur pendant la préparation de votre schéma. Vous avez des idées ou des suggestions dont vous voulez nous faire part? N’hésitez pas à les publier sur le forum.

.

Quelques conseils de dessin.

Dessiner entièrement gratuit avec le graphique vectoriel adaptable

Vous ne disposez pas de Visio ou AutoCAD et ne désirez pas utiliser la version d’essai gratuit, alors vous pouvez quand-même commencer avec les formes RGIE en format SGV. Vous devez seulement télécharger gratuitement un logiciel de graphismes vectoriels à votre choix Par exemple vous pouvez commencer sans problèmes avec le code source ouvert du logiciel libre Inkscape.

Symboles RGIE-SVG Inkscape
Facteur d’échelle recommandée en Visio

Les formes RGIE sont créés à utiliser avec un agrandissement de 400%. Naturellement toutes les formes sont redimensionnables à chaque grandeur. Si vous utilisez toujours une mise à l’échelle il est préférable d’utiliser le gabarit de document optionnel en Visio.

Utiliser les repères Visio

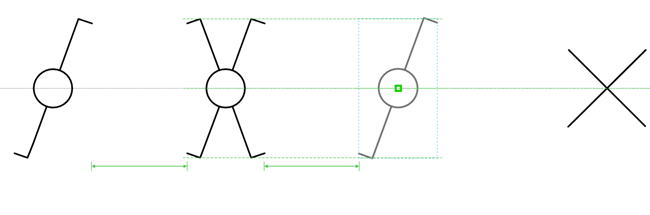

Bien que toutes les formes ont des points de connexion, l’alignement des formes différentes dépendant de vos paramètres, peut être un défi. Un point lumineux par exemple est symétriquement totalement diffèrent que par exemple un disjoncteur. Un outil facile que Visio prévoit sont les repères. Afin d’obtenir un repère vous cliquez dans le règle horizontal ou vertical et vous glissez le repère vers la page. Il vaut mieux aussi de coller les objets seulement aux points de connexion.

Utiliser les repères Visio
Multiples appareils d’éclairage pour une seul commande

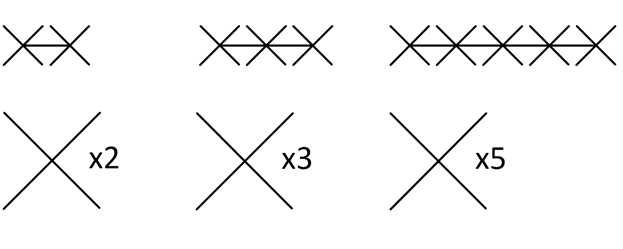

Il n’est pas nécessaire dans un schéma unifilaire de dessiner effectivement plusieurs points lumineux avec une même commande avec des formes, cela pourrait perturber la clarté du schéma. Au lieu de cela vous pouvez simplement ajouter le nombre de points lumineux sous forme de texte par exemple x2 (pour 2 points lumineux ou x8 (pour 8 points lumineux)

D’autre part Le schéma de situation montre bien la location de tous les points lumineux individuels. Un appareil d’éclairage consistant en plusieurs sources lumineuses par exemple un lustre est toujours indiqué comme un point lumineux.

Multiples appareils d’éclairage pour une seul commande
Plusieurs prises sous une plaque de recouvrement

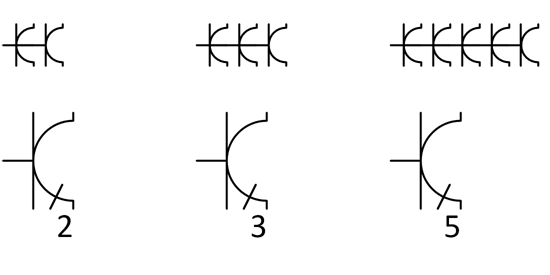

Il est également pas nécessaire de dessiner effectivement dans les schémas unifilaire ou de situation , plusieurs prises sous la même plaque de recouvrement avec des formes, cela pourrait perturber la clarté des schémas. Au lieu de cela vous pouvez ajouter le nombre de prises sous forme de texte par exemple x2 (pour deux prises) ou x5 (pour 5 prises)

Plusieurs prises sous une plaque de recouvrement
Appareils d’utilisation sur le schéma unifilaire

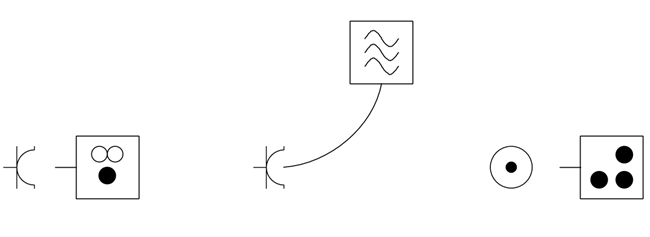

Appareils d’utilisation avec un emplacement fixe comme lave-vaisselle ou un séchoir qui sont raccordés au moyen d’une fiche sont indiqués tous près de la prise concernée. Des appareils avec un raccordement par câble comme p.ex. une cuisinière sont dessinés à côté du point de raccordement. S’il n’ y a pas assez de place une indication peut être mentionnée.

Appareils d’utilisation sur le schéma unifilaire
.

Panneaux photovoltaïques sur le schéma.

Le RGIE est applicable sur les installations photovoltaïques.

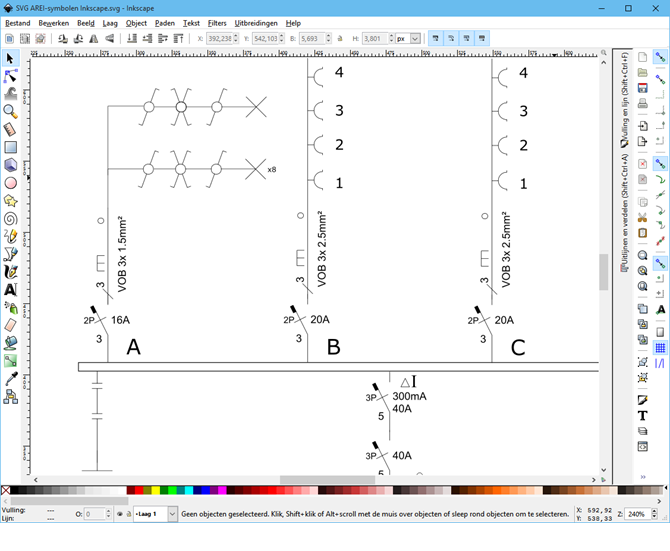

La reproduction finale sur le schéma unifilaire dépend de l’installation impliquée mais les parties suivantes de l’installation sont certainement indiquées sur le schéma pour des installations de ≤10 kVA:

  1. L’onduleur (CC/CA convertisseur)
  2. Compteur KWh pour la production de l’électricité verte
  3. Dispositifs de protection comme le différentiel et le disjoncteur
  4. Les câbles utilisés
  5. Il n’y a pas de formes RGIE officielles pour panneaux photovoltaïques ou onduleurs. Vous pouvez utiliser une forme représentative facultative.

Un exemple:

Panneaux photovoltaïques sur le schéma unifilaire.
.

Puissances par type d’appareil

Ci-dessous une énumération des puissances de raccordement de quelques appareils électroménagers couramment utilisés. Naturellement ce sont des valeurs très générales qui dépendent fortement du type d’appareil. Pas tous les appareils exigent constamment cette puissance.

Cuisine
Type d’appareil Puissance
Réfrigérateur Combi A+ 150W - 200W
Réfrigérateur Combi C 200W - 350W
Lave–vaisselle 1.200W
Friteuse 2.000W
Cuisinière 4 zones 7.100W
Cuisinière 2 zones 3.500W
Cuisinière avec four 5.900W - 11.000W
Four classique électrique 2.000W - 2.500W
Four à micro-ondes 1.000W - 1.500W
Four à vapeur 2.200W - 3.600W
Cafetière 500W - 1.000W
Hotte aspirante 70W - 150W
Chauffe-eau 5L 2.000W
Chauffe-eau 50L 2.200W
Chauffe-eau 100L 2.200W - 4.000W
Chauffe-eau 200L 4.500W
Chauffe-eau instantané 12.000W - 21.000W
Arrière-cuisine
Type d’appareil Puissance
Séchoir C 2500W - 3000W
Lessiveuse A+++ 2500W - 3000W
Fer à repasser 750W - 1100W
Aspirateur 650W - 1200W
Congélateur A++ 120W - 350W
Salle de bain
Type d’appareil Puissance
Rasoir électrique 8W - 12W
Chauffage électrique mobile 1000W - 2000W
Sèche-cheveux 300W - 1200W
Lisseur 20W - 100W
Brosse soufflante 200W - 1200W
Bigoudis chauffants 300W - 450W
Salle de séjour
Type d’appareil Puissance
TV LCD cathode froide 90W - 250W
TV LCD LED 20W - 140W
Digibox 12W - 20W
Console de jeux vidéo 20W - 180W
Micro chaîne 35W - 120W
Amplis home-cinéma 150W - 450W
Bureau
Type d’appareil Puissance
Ordinateur avec moniteur LCD 350W - 800W
Ordinateur portable 250W - 360W
Imprimante laser 250W - 1100W
Imprimante inkjet 180W - 480W
.

Puissances par circuits de prises

Pour un grand nombre de prises il ne s’avère pas quels appareils seront raccordés dans le future. Néanmoins il peut bien être tenu compte des puissances exigées dans la future. La liste ci-après peut y aider:

Espace Valeur indicative de puissance moyenne par prise
Living 100W
Cuisine 150W
Hall et escalier 100W
Salle de bain 100W
Chambre à coucher 100W - 120W
Garage 100W
La table ci-dessus donne seulement une valeur indicative. Les puissances mentionnées sont des moyennes et pas de puissances reprise continuellement. Certains prises ne seront peut-être jamais ou presque pas utilisées. Selon l’augmentation du nombre de prises la puissance moyenne par prise diminuera.
.

Rédaction d’une table des puissances

Il n’est pas obligé de rédiger une table de puissance mais elle peut certainement aider de balancer une installation triphasées.

Cet exemple montre la configuration la plus courante pour installations ménagères: couplage étoile, triphasé avec conducteur de neutre. Le but est de composer les circuits d’une telle façon de sorte qu’entre les phases diverses la puissance raccordée diffère maximum 10% de l’un l’autre.

Ci-après un exemple d’une installation bien balance:

Circuit L1,N L2,N L3,N L1,L2,L3,N
A 360W
B 670W
C 150W
D 280W
E 720W
F 840W
G 750W
H 2600W
I 600W
J 2950W
K 440W
L 1300W
M 3000W
N 10000W
O 4500W
TOTAL 4970W 4780W 4910W 14500w
  • Puissance totale: 29160 W
  • Puissance maximale de phase 1: 9803W ou 42.62A à 230V L1,N + (L1,L2,L3,N/3)
  • Puissance maximale de phase 2: 9613W ou 41.79A à 230V L2,N + (L1,L2,L3,N/3)
  • Puissance maximale de phase 3: 9743W ou 42.36A à 230V L3,N + (L1,L2,L3,N/3)

Avec un couplage étoile parfaitement balance avec le conducteur de neutre, le courant passant le conducteur de neutre commun est 0A. Le courant passant le conducteur de neutre augmente à mesure que le chargement démontre plus d’asymétrie.

  • Lors d’usage maximal le courant passant le conducteur de neutre commun final sera seulement 0,74A

La puissance calculée ci-avant est bien la puissance maximale qui serait reprise si tous les appareils fonctionneraient en même temps. Cela se passe naturellement jamais.

Calculez-vous même

Vous pouvez vous même effectuer un calcul simplifié du courant de neutre commun si les 3 courant triphasés sont connus. Cette formule simplifiée ne tient pas compte du facteur de puissance:

Courant phase 1: A sur 0°
Courant phase 2: A sur 120°
Courant phase 3: A sur 240°
0A avec une phase de 0°
ATTENTION: : Le conducteur de neutre commun est bien le conducteur de neutre du coffret électrique vers le coffret compteur et pas les conducteurs de neutre individuels des différents circuits!
